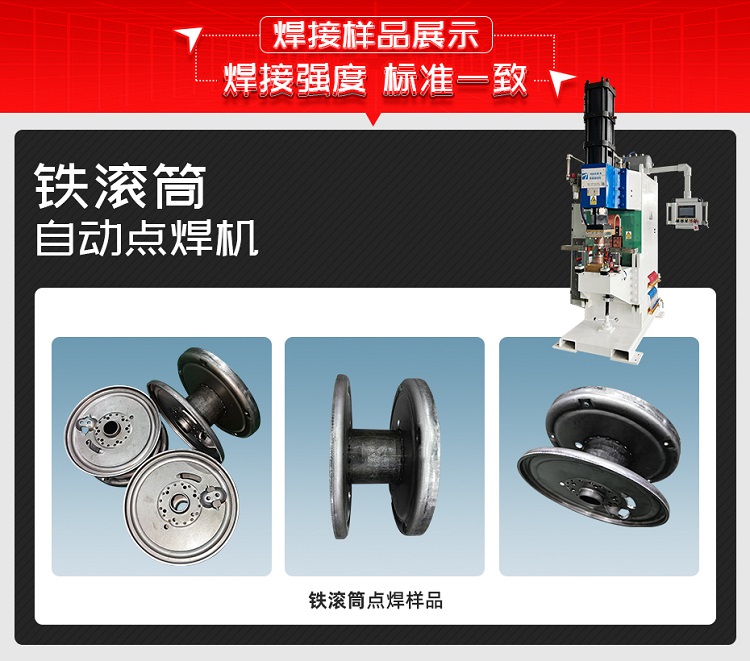

鐵滾筒自動點焊機是蘇州安嘉是專為鐵滾筒定制的自動點焊機，設備采用專用定位基準與可調夾緊機構，保證重復定位精度及焊后同軸度；模塊化工裝支持寬盤、窄盤與圓筒不同工件的快速切換等特點。以下是當時客戶找到我們的場景：

一、客戶背景及痛點

DLKJ產品為寬盤、窄盤與圓筒類零件，材料為Q235B，板厚3mm，最終裝配對同軸度關鍵尺寸以及焊接強度有嚴格要求。生產節拍要求約為35s/件，批量生產特性明顯。當前在現有生產條件下常見問題包括：

1、定位與同軸度難以穩定保證：人工作業或夾具基準不穩定導致裝夾偏心，焊后同軸度及關鍵尺寸超差，出現報廢或返工；

2、焊接強度與一致性波動：焊接能量、壓緊力或時間控制不穩造成焊點結合不足或過燒，強度達不到檢驗要求，影響產品可靠性；

3、熱變形影響裝配尺寸：局部焊接熱輸入不均勻?qū)е鹿ぜ冃巍㈤_裂或尺寸漂移，難以同時滿足公差與同軸度要求；

4、多品種切換與工裝磨損：寬盤/窄盤/圓筒多規格并線時，夾具切換耗時且重復定位精度下降；電極與夾具磨損引起品質波動；

5、檢測與追溯難度大：缺乏在線工藝參數監控和質量追蹤手段，無法及時定位工藝異?；蛑贫ㄩL期改善措施。

以上5點問題客戶非?？鄲?，一直找不到解決的辦法。

二、客戶對設備要求高

DLKJ公司前期生產遇到問題后，經主機廠介紹在2024年12月找到我們協助開發解決，和我們的項目工程師討論，并提出定制如下要求的專用設備：

1、保證同軸度與關鍵尺寸合格：設備與工裝須能保證焊后同軸度尺寸穩定在圖紙公差內；

2、焊接強度滿足設計要求：焊點需有穩定且可檢驗的結合強度，通過力學檢驗（拉伸/剪切/彎曲或抽樣試驗）；

3、可控熱輸入，最小化變形：焊接能量、壓緊力與時間可編程并閉環控制，減小熱變形與殘余應力；

4、支持多品種/快速換型：工裝模塊化、夾具快速調?；蚋鼡Q，切換時間短且能保證重復定位精度；

5、過程監控與記錄：具備焊接電流/時間/壓緊力等關鍵參數的實時監測與記錄，便于質量追溯與工藝優化；

6、易維護與高稼動率：電極、氣缸等易損件更換方便，設備維護周期長、停機時間短。

根據客戶所提的要求，現有的設備根本無法實現，怎么辦？

三、根據客戶需求，研發鐵滾筒自動點焊機

根據客戶所提各項要求，公司研發部、焊接工藝部、銷售部共同召開了新項目研發會議，一起探討工藝、結構、饋電方式、檢測和控制方式，列出關鍵風險點、并逐個做出了解決方案，確定了基本方向和技術細節如下：

1、工藝確認：安嘉焊接工藝師以最快的速度做了打樣的簡易夾具，用我們現有的凸焊機打樣測試，經過雙方的測試，達到了DLKJ公司的技術要求，確定了焊接參數，最終選型中頻逆變點凸焊機；

2、焊接方案：研發工程師和焊接工藝師一起溝通并根據客戶要求，確定了最終的鐵滾筒自動點焊機方案，由中頻逆變點凸焊機、定位基準、可調夾緊機構、氣動夾具等機構組成；

3、整站設備方案優勢：

1）精密定位夾具，保障同軸度

采用專用定位基準與可調心夾緊機構（上下工裝配合），通過定位銷/圓柱導向與微調機構將工件快速定位到同軸基準，保證重復定位精度，焊后同軸度與56±0.8mm尺寸穩定可控；

2）模塊化工裝支持多品種切換

工裝采用模塊化設計，上/下電極、限位塊與夾具模塊可快速更換或微調，支持寬盤、窄盤與圓筒不同工件的快速切換，切換后仍保持高重復精度；

3）優化熱處理與夾緊時序，提升焊接強度

通過優化夾緊→預壓→主焊→保壓→冷卻的時序，確保熔核形成與金屬流動充分，從而使焊點達到并超越設計的強度要求（能有效避免脫焊或弱結合）；

4）人機工程化操作與安全防護

控制臺與操作面板布局符合人機工程學，操作步驟簡潔；配備急停按鈕，確保操作安全并降低誤操作風險；

5）在線工藝監控與參數記錄

內置電流、時間、壓緊力等采集模塊，實時顯示與存儲關鍵參數；異常閾值報警并截取異常數據，便于追溯與持續改進，提升一次合格率。

4、交貨期：30個工作日。

安嘉把上述技術方案、細節和DLKJ公司詳細討論，最終雙方達成一致后簽訂了《技術協議》，作為設備研發設計、制造、驗收的標準，并于2025年2月與DLKJ公司簽訂了設備訂貨合同。

四、快速設計、按時交貨、專業的售后，得到客戶的好評！

在確定設備技術協議、簽訂合同后，安嘉的項目經理第一時間開生產項目啟動會，確定了機械設計、電氣設計、機械加工、外購件、裝配、聯調時間節點和客戶來廠預驗收、整改、總檢和交貨時間，并通過ERP系統有序的排發各部門工單、督促跟進各部門的工作進程。

時間過的很快，30個工作日很快就過去，DLKJ公司定制型鐵滾筒自動點焊機經過老化試驗完工了，經過我們專業的售后工程師在客戶現場一周的安裝調試和技術、操作、維護培訓，設備已正常投入生產并全部達到了客戶的驗收標準。

DLKJ公司對該鐵滾筒自動點焊機實際生產和焊接效果非常滿意，幫他們解決了定位與同軸度難以穩定保證、焊接強度與一致性波動、熱變形影響裝配尺寸、多品種切換與工裝磨損、檢測與追溯難度大等問題，給予我們安嘉極大的認可和好評！

五、滿足您的定制要求是安嘉的成長使命！

客戶是我們的導師，您需要焊接什么材質的產品？需要什么焊接工藝？什么焊接要求？需要全自動的、半自動的、還是流水線？請盡管提出來，安嘉都可以為您“研發定制”。
